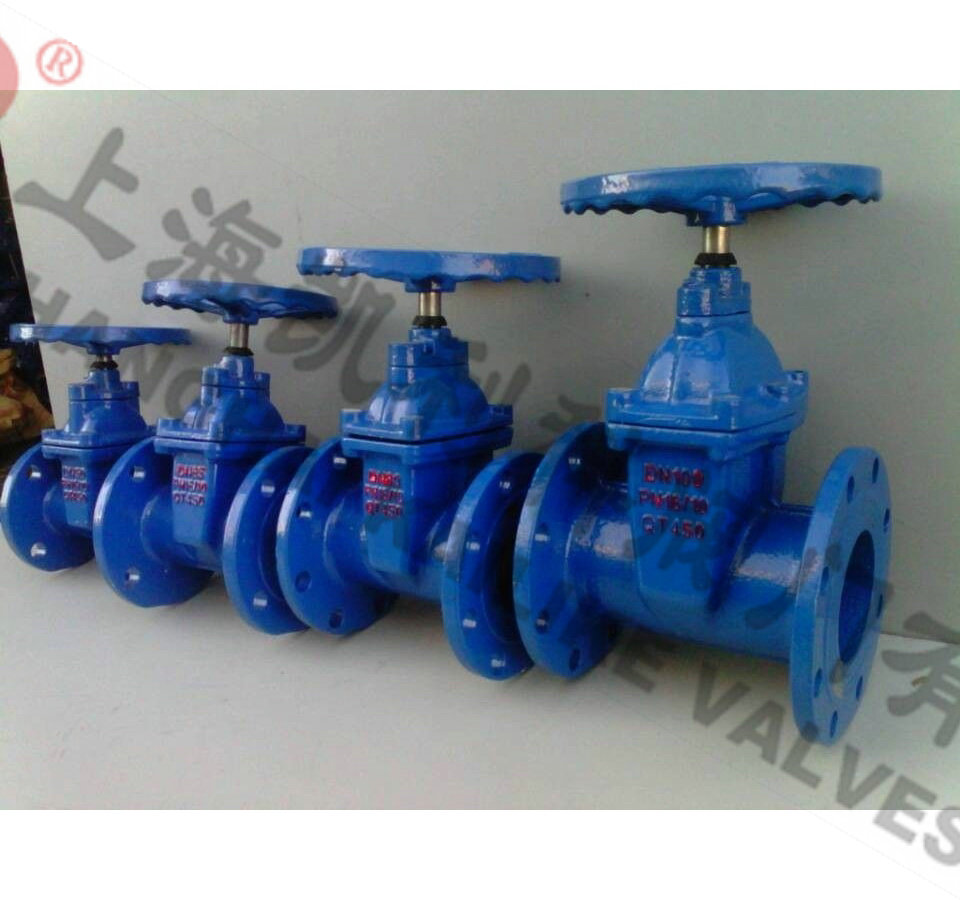

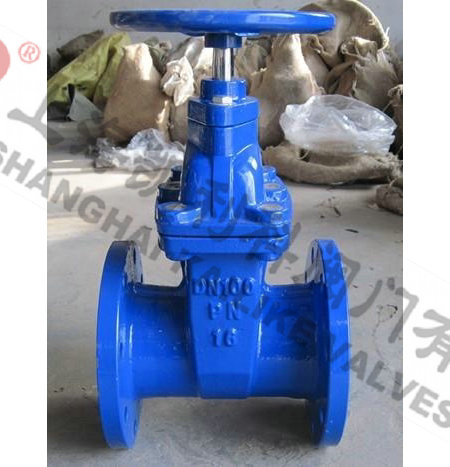

Z45X暗桿軟密封閘閥
Z45X暗桿軟密封閘閥利用閘閥整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效有節約安裝空間?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡]、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
|
產品名稱： |
暗桿軟密封閘閥 |
產品型號： |
Z45X |
|
公稱通徑： |
DN50～DN600 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.0Mpa～2.5Mpa |
連接方式： |
法蘭、溝槽式 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、傘齒輪、電動、氣動、液動 |
|
閥體材質： |
球鐵、鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z45X暗桿軟密封閘閥利用閘閥整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效有節約安裝空間?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡]、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
壓力試驗
公稱壓力
PN (MPa) |
強度試驗 |
水密封/上密封試驗 |
氣密封試驗 |
|
1.5 PN (MPa) |
1.1 PN (MPa) |
0.5-0.7 (MPa) |
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
2.5 |
3.8 |
2.8 |
主要零部件材料明細表
|
序 號 |
零件名稱 |
材質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鐵鐵外覆三元乙丙或丁腈橡膠 |
|
3 |
內六角螺栓 |
碳化處理 |
|
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
5 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
“O”形密封圈 |
丁睛橡膠、三元乙丙 |
|
8 |
止推軸承 |
錫青鋼 |
|
9 |
螺栓 |
不銹鋼 |
|
10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
11 |
防塵罩 |
丁腈橡膠 |
|
12 |
手輪（傳動帽） |
鑄鐵 |
技術參數
|
公稱壓力：1.0～2.5MPa |
工作溫度:0～120℃ |
法蘭標準:GB/T17241.6 GB9113 |
|
公稱通徑：50～400mm |
適用介質:水、油、氣等 |
試驗標準:GB/T13927 API598 |
外形結構圖
主要連接外型尺寸:(單位:mm)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin(全關) |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax(全開) |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
聲明：【Z45X暗桿軟密封閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z45X暗桿軟密封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
